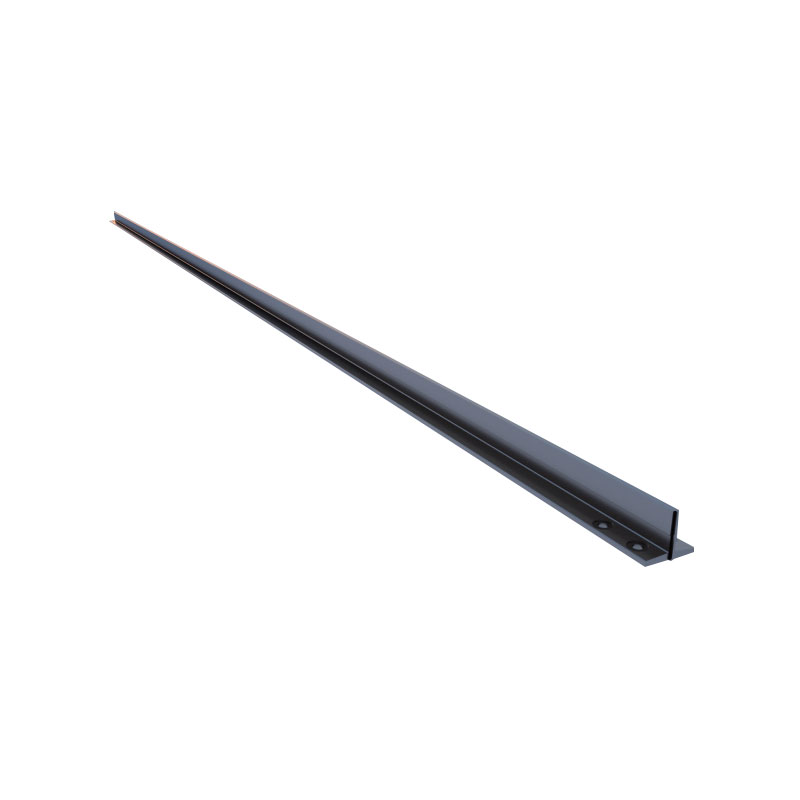

T tipo lifto kreipiamasis bėgis
  • T tipo lifto kreipiamasis bėgisT tipo lifto kreipiamasis bėgis

T tipo lifto kreipiamasis bėgis

■T tipo lifto kreipiamasis bėgis visiškai pritaikytas pilnai automatinei gamybos linijai, pvz., CNC platforminio obliavimo piešimui, CNC apdailos apdirbimui, automatiniam tiesinimui ir formavimui. Visų rūšių gaminiai turi visas specifikacijas ir puikią kokybę. Dabar jie suformavo dvi įprasto tikslumo ir didelio tikslumo serijas.
Siųsti užklausą
Prekės aprašymas
Galite būti tikri, kad iš mūsų gamyklos nusipirksite T tipo lifto kreipiamąjį bėgią.
ŠALTO TEMPIMO BELGĖS – A KLASĖ

Performance Parameter


Atitinka ISO7465 standartą, prisitaiko prie lifto važiavimo greičio ≤ 1 m/s.

Matmenys
Paskyrimas b1 h1 k p rs 12g 13g d b3
Tolerancija
±1 ±2 ±0,15 ±0,5 - ±0,2 ±0,2
±0,2
T45/A 45 45 5 5 1 65 15 9 25
T50/A 50 50 5 5 1 75 25 9 30

Atstumas tarp skylių, kaladėlių ir varžtų (mm)
Paskyrimas
T45/A		 d b2 b3 11 12 13 V Varžtas Skalbyklė
- - ±0,2 ±30 ±0,2 ±0,2 ±30 - -
9 50 25 160 65 15 8 M8x25 A-8
T50/A 9 50 30 200 75 25 8 M8x25 A-8

Techninės charakteristikos
Paskyrimas
T45/A		 S q1 e lx-x Wx-x lx-x ly-y Wy-y 1y-y
cm² kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
4.25 3.34 1.31 8.08 2.53 1.38 3.84 1.71 0.95
T50/A 4.75 3.73 1.43 11.24 3.15 1.54 5.25 2.1 1.05

Performance Parameter



Pagrindinis kreipiamųjų bėgių parametras
Paskyrimas Parlamentas IA
Tolerancija/
1,0 m/s maks.
Roughnes Ra Long.
Ra Tansv.		 1,6 um ~ 6,3 um
1,6 um ~ 6,3 um
TiesumasStraightness f/m maks.
f/5m maks.		 0,7 mm
3,5 mm
TvistTwist R maks. 2mm/5m
KampasAngle Smax.
kv1
2 kv		 ±0,10 mm
±0,20 mm
±0,20 mm
LygiagretumasParallelism |h-h2| -
CentravimasCentering |a-b| 0,10 mm
Maksimalus atstumas jungtisMaximum clearancefor connectio C maks. 0,15 mm


MEDŽIAGOS KREČIAMOS BĖGIS – B KLASĖ

Performance Parameter


Atitinka ISO7465 standartą, prisitaiko prie lifto važiavimo greičio ≤ 1,6 m/s.

Matmenys
Paskyrimas
B klasė		 b1 h1 h k n c f g rs m1 m2 u1 u2 l
Tolerancija
±1,5 ±0,75 ±1 ±0,10 ±30 - ±0,75 ±0,75 - +0,060 0-0,06 ±0,1 ±0,1 +30
T70/B 70 65 64 9 34 6 8 6 1.5 3 2.97 3.5 3 128
T75/B 75 62 61 10 30 8 9 7 3 3 2.97 3.5 3 138
T78/B 78 56 55 10 26 7 8.5 6 2.5 3 2.97 3.5 3 138
T82/B 82 68 66.6 9 34 7.5 8.25 6 3 3 2.97 3.5 3 111
T89/B 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/B 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/B 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/B 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/B 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/B 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/B 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/B 140 127 126 31.75 57 19 25.4 14.5 5 6.4 637 7.14 6.35 193

Performance Parameter



Atstumas tarp skylių, kaladėlių ir varžtų (mm)
Paskyrimas
T70/B		 d d1 b2 b3 11 12 l3 V Varžtas Skalbyklė
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 70 42 250 105 25 10 M12x35 A-12
T75/B 13 26 70 42 250 105 25 10 M12x35 A-12
T78/B 13 26 70 42 250 105 25 10 M12x35 A-12
T82/B 13 26 80 50.8 246 81 27 10 M12x35 A-12
T89/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T90/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T114/B 17 33 120 70.0 305 114.3 38.1 17 M16x50 A-16
T127-1/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T127-2/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T140-1/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-2/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-3/B 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20

Techninės charakteristikos
Paskyrimas
T70/B		 S q1 E IX-X WX-X IX-X Iy-y Wy-y Iy-y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
9.51 7.47 2.04 41.30 9.24 2.09 18.65 5.35 1.4
T75/B 10.91 8.564 1.861 40.29 9.286 1.921 26.47 7.06 1.557
T78/B 9.847 7.73 1.645 29.92 7.564 1.743 26.39 6.766 1.637
T82/B 10.91 8.54 1.998 449.31 10.27 2.216 30.17 7.358 1.663
T89/B 15.77 12.38 2.032 59.83 14.35 1.948 52.41 11.78 1.823
T90/B 17.25 13.54 2.612 102 20.86 2.431 52.48 11.66 1.744
T114/B 20.89 16.4 2.865 179.3 29.7 2.93 108.6 19.05 2.28
T127-1/B 22.74 17.85 1.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/B 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/B 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/B 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/B 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Pagrindinis kreipiamųjų bėgių parametras
Paskyrimas Parlamentas /B
Tolerancija/
1,6 m/s maks.
Roughnes Ra Long.
Ra Tansv.		 1,6 a maks
0,8 um ~ 3,2 um
TiesumasStraightness f/m maks.
f/5m maks.		 0,7 mm
3,5 mm
TvistTwist R maks. 2mm/5m
KampasAngle S maks.
kv1
2 kv		 ±0,10 mm
±0,20 mm
±0,20 mm
LygiagretumasParallelism |h-h2| 0,20 mm
CentravimasCentering |a-b| 0,10 mm
Maksimalus atstumas jungtisMaximum clearancefor connectio C maks. 0,15 mm


MECHANIZUOTAS VEIKLOS BĖGIS – BE KLASĖ

Performance Parameter


Atitinka ISO7465 standartą, prisitaiko prie lifto važiavimo greičio 1,6-4 m/s.

|Matmenys
Paskyrimas
BE klasė		 b1 h1 h k n C f g rs m1 m2 u1 u2 l
Tolerancija
±1,5 ±0,75 ±0,05 ±0,060 ±30 - ±0,75 ±0,75 - +0,030 0-0,03 ±0,1 ±0,1 +30
T89/BE 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/BE 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/BE 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/BE 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/BE 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/BE 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/BE 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/BE 140 127 126 31.75 57 19 25.4 17.5 5 6.4 637 7.14 6.35 193

Atstumas tarp skylių, kaladėlių ir varžtų (mm)
Paskyrimas
T89/BE		 d d1 b2 b3 l1 12 13 V Varžtas Skalbyklė
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T90/BE 13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T114/BE 17 33 120 70.0 305 114.3 38.1 28 M16x50 A-16
T127-1/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T127-2/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T140-1/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-2/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-3/BE 21 40 140 92.1 380 152.4 31.8 48 M20x65 A-20


MEDŽIAGOS BĖGELĖS - GRADE BEE

Performance Paramete



Techninės charakteristikos
Paskyrimas
T125/BEE		 S q1 E IX-X WX-X IX-X Iy-y Wy-y Iy-y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
22.82 17.91 2.430 151.00 26.16 2.572 159.1 25.46 2.641
T127-1/BEE 22.74 17.85 2.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/BEE 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/BEE 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/BEE 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/BEE 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Pagrindinis kreipiamųjų bėgių parametras
Paskyrimas Parlamentas /B
Tolerancija/
4 m/s maks.
Roughnes Ra Long.
Ra Tansv.		 1,6 a maks
0,8 um ~ 3,2 um
TiesumasStraightness f/m maks.
f/5m maks.		 0,2 mm
0,5 mm
TvistTwist R maks. 1mm/5m
KampasAngle S maks.
kv1
2 kv		 ±0,05 mm
±0,05 mm
±0,05 mm
LygiagretumasParallelism |h-h2| 0,05 mm
CentravimasCentering |a-b| 0,03 mm
Maksimalus atstumas jungtisMaximum clearancefor connectio C maks. 0,05 mm
