KDS metrologijos valdymas – puikios ir patikimos KDS traukos mašinų gaminių kokybės užtikrinimas

KDS metrologijos valdymas – puikios ir patikimos KDS traukos mašinų gaminių kokybės užtikrinimas

Produkto kokybės gerinimas neatsiejamas nuo duomenų, o duomenys gaunami iš matavimo. Todėl be matavimo pagerėjimo negali būti.

Gamybos ir pristatymo procese gamybinės įmonės paprastai susiduria su šių dviejų rūšių kokybės rizika:

1. Gamintojo kokybės rizika (α rizika)

Gamybos tikrinimo proceso metu darbuotojai ar inspektoriai klaidingai kvalifikuotus gaminius identifikuoja kaip nekvalifikuotus, todėl atsiranda papildomų perdirbimo ar atliekų sąnaudų ir didėja veiklos sąnaudos.

2. Kliento kokybės rizika (β rizika)

Gamybos tikrinimo proceso metu darbuotojai ar inspektoriai klaidingai pripažįsta nekvalifikuotus gaminius kaip kvalifikuotus, kurie vėliau pristatomi klientams arba į objektą, padidindami kliento kokybės rizikos kaštus.

Paprastai kalbant, šios dvi kokybės rizikos yra prieštaringų kintamųjų pora, o jų ryšys yra tarsi sūpuoklės: kai didėja gamintojo kokybės rizika, mažėja pirkėjo kokybės rizika; mažėjant gamintojo kokybės rizikai, didėja klientų kokybės rizika.

Ideali būsena tikrai yra α = β = 0. Tikroji situacija priklauso nuo to, ar galima tiksliai išmatuoti ir įvertinti gaminio kokybės rodiklius, o svarbiausias tikslaus matavimo pagrindas yra „matavimo įrankiai su tiksliu tikslumu“. KDS Kokybės užtikrinimo departamento metrologijos tyrimų valdymas yra šio pagrindo garantija.

Atitinkamos metrologijos kvalifikacijos

KDS turi matavimo įrangos kalibravimo kvalifikacijas tokiose kategorijose kaip ilgis, mechanika ir elektromagnetizmas, įgaliotas nacionalinių įstatymų. Ji atlieka su metrologija susijusį darbą griežtai laikydamasi atitinkamų nacionalinių įstatymų ir taisyklių. KDS suteikia savalaikį kalibravimą ir metrologiją ilgio bandymo įrangai (įvairūs suportai, mikrometrai, matuokliai ir strypai matmenų aptikimui) gamybos cechuose ir kokybės užtikrinimo skyriuose, mechaninė įranga (sukimo momento veržliarakčiai ir sukimo matuokliai sukimo momento aptikimui) ir elektromagnetinė įranga (atsparumo įtampos testeriai, tilteliai ir talpos matuokliai).

Patyrusi ir profesionali metrologijos komanda

KDS metrologijos inžinieriai yra įgiję metrologijos kvalifikacijos sertifikatus iš nacionalinių profesionalių sertifikavimo institucijų, turintys daugiau nei 10 metų profesionalios kalibravimo teorijos ir praktinės patirties dirbant su įvairia matavimo įranga, įskaitant ilgio, mechanikos ir elektromagnetizmo kategorijas.

Atitinkami sertifikatai

Aukšto tikslumo metrologijos bandymo įranga

KDS metrologijos laboratorija aprūpinta įvairia didelio tikslumo metrologijos standartine testavimo įranga, tokia kaip:

• Daugiafunkcis 0,1% tikslumo kalibratorius, galintis tiksliai sukalibruoti įvairius elektros matavimo prietaisus;

• 0,5% tikslumo tikslumo atsparumo įtampos testerio kalibratorius, galintis tiksliai sukalibruoti įvairius atsparumo įtampos testerius gamybos vietoje;

• Visas didelio tikslumo 4 laipsnio 2 klasės standartinių matuoklių blokų rinkinys, skirtas kalibruoti pagal ilgį pagrįstus prietaisus;

• 1 klasės tikslus skaitmeninis sukimo momento matuoklis, skirtas tiksliai sukalibruoti sukimo momento raktus.

KDS metrologijos standartinius prietaisus periodiškai tikrina nacionalinės įstatymų nustatytos metrologijos institucijos apskrities lygmeniu arba aukščiau, griežtai laikantis atitinkamų nacionalinių įstatymų ir teisės aktų, užtikrinant standartinės bandymo įrangos patikimumą ir bandymų duomenų atsekamumą.

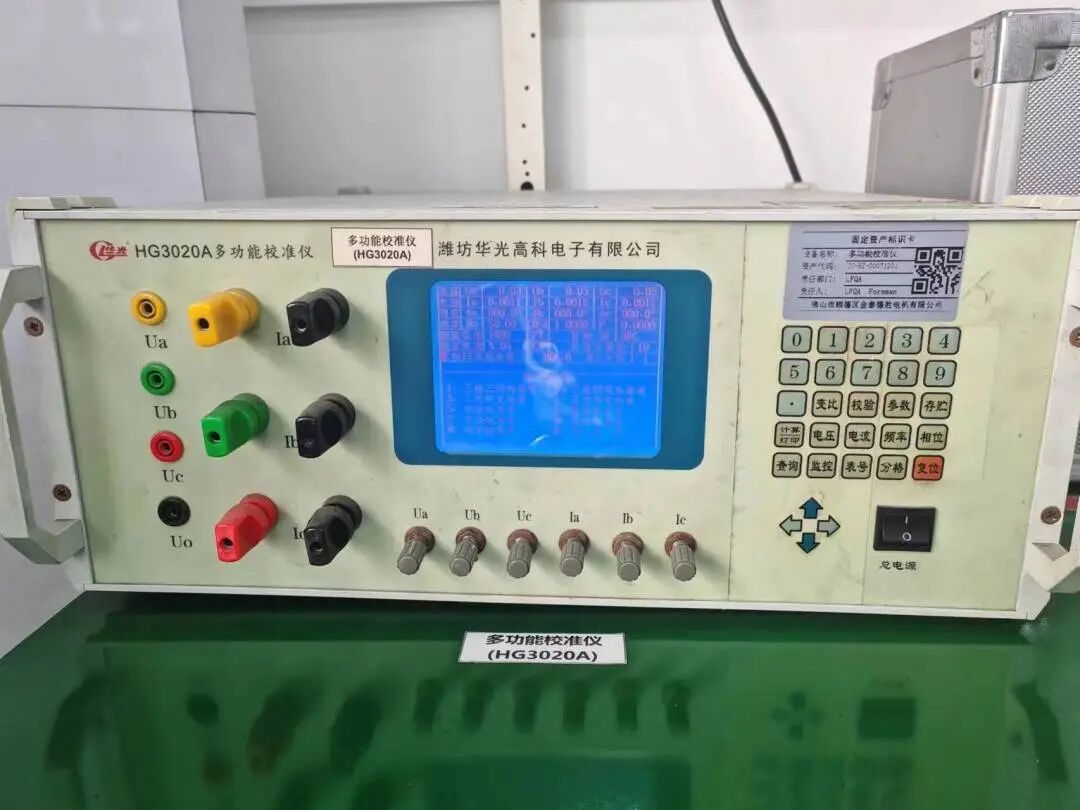

• Daugiafunkcis kalibratorius su 0,1 % tikslumu, galintis tiksliai kalibruoti elektrinius prietaisus, tokius kaip multimetrai

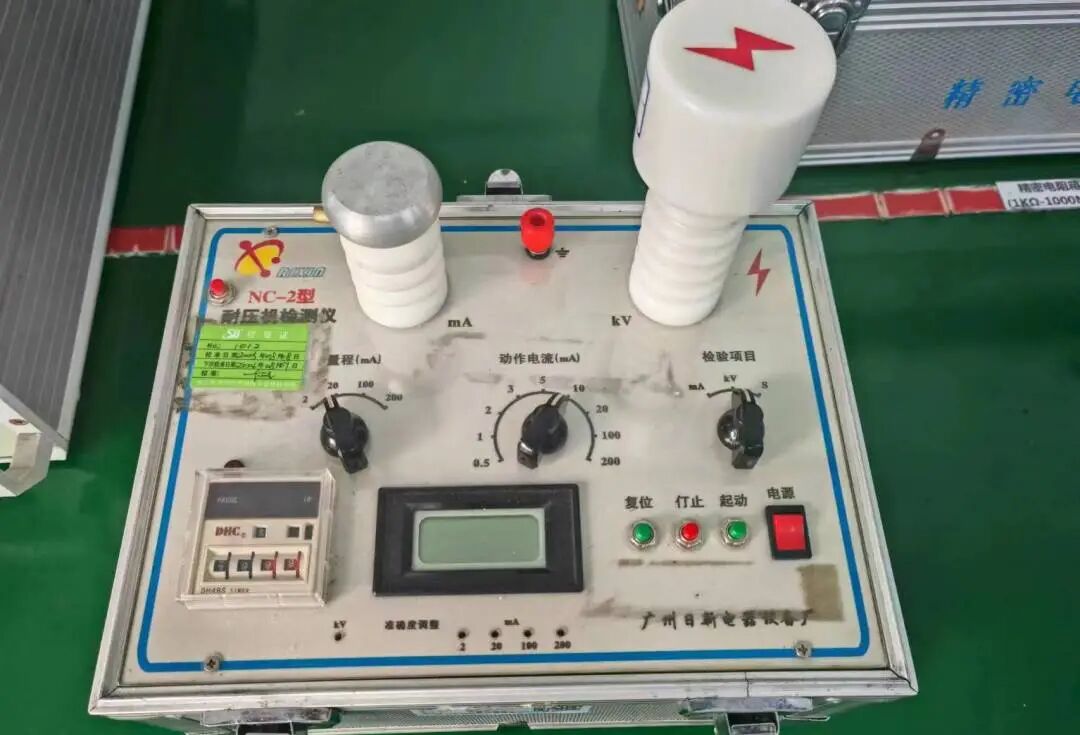

• Atlaiko įtampos testerio kalibratorių 0,5 % tikslumu

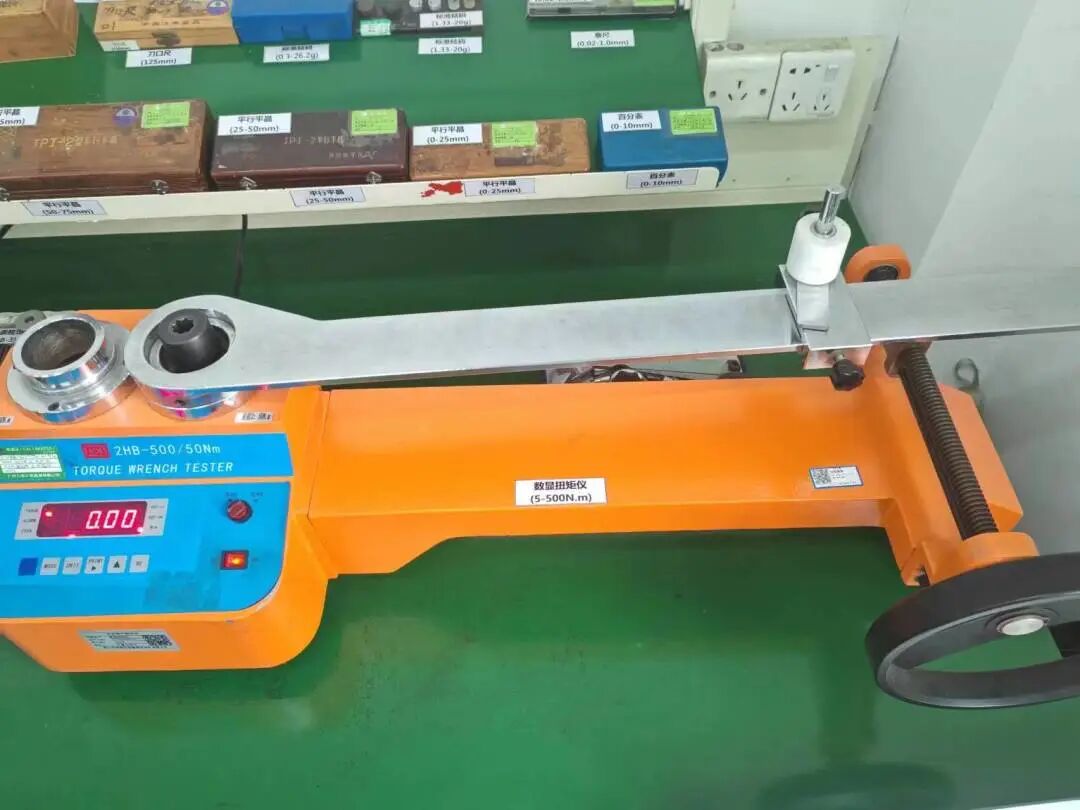

• Didelio tikslumo skaitmeninis sukimo momento matuoklis, skirtas mechaniniams sukimo momento veržliarakčiams kalibruoti

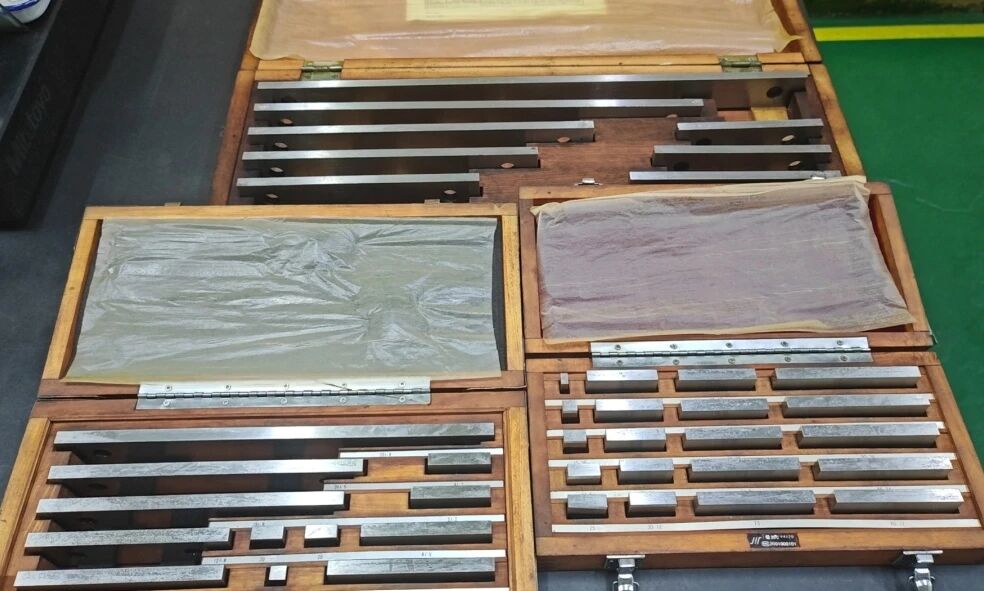

• Visas standartinių matuoklių blokų rinkinys, skirtas kalibruoti pagal ilgį pagrįstus prietaisus

Sisteminė metrologijos sistema

KDS iš viso turi 8766 vienetus/komplektus produkcijos testavimo įrankių ir įrangos, kurios visos yra įtrauktos į metrologijos knygos valdymo sistemą vieningam valdymui. Metrologijos valdymo sistema prižiūri visą matavimo įrankių ir įrangos procesą – nuo ​​pirminės registracijos vietoje, pirmojo pateikimo patikrai, metrologijos eksploatacijos metu iki gyvybės įvertinimo ir valdymo. Metrologijos valdymo knyga leidžia efektyviai stebėti kiekvienos matavimo priemonės būklę, laiku iš anksto įspėti apie nenormalias situacijas, užkirsti kelią prietaiso gedimui ir matavimo netikslumui, taip suteikiant patikimą garantiją matavimo priemonių ir įrangos tikslumui ir patikimumui užtikrinti. KDS jau 12 metų iš eilės nepasiekė nulio klaidų valdant testavimo įrankių ir įrangos metrologijos knygą.

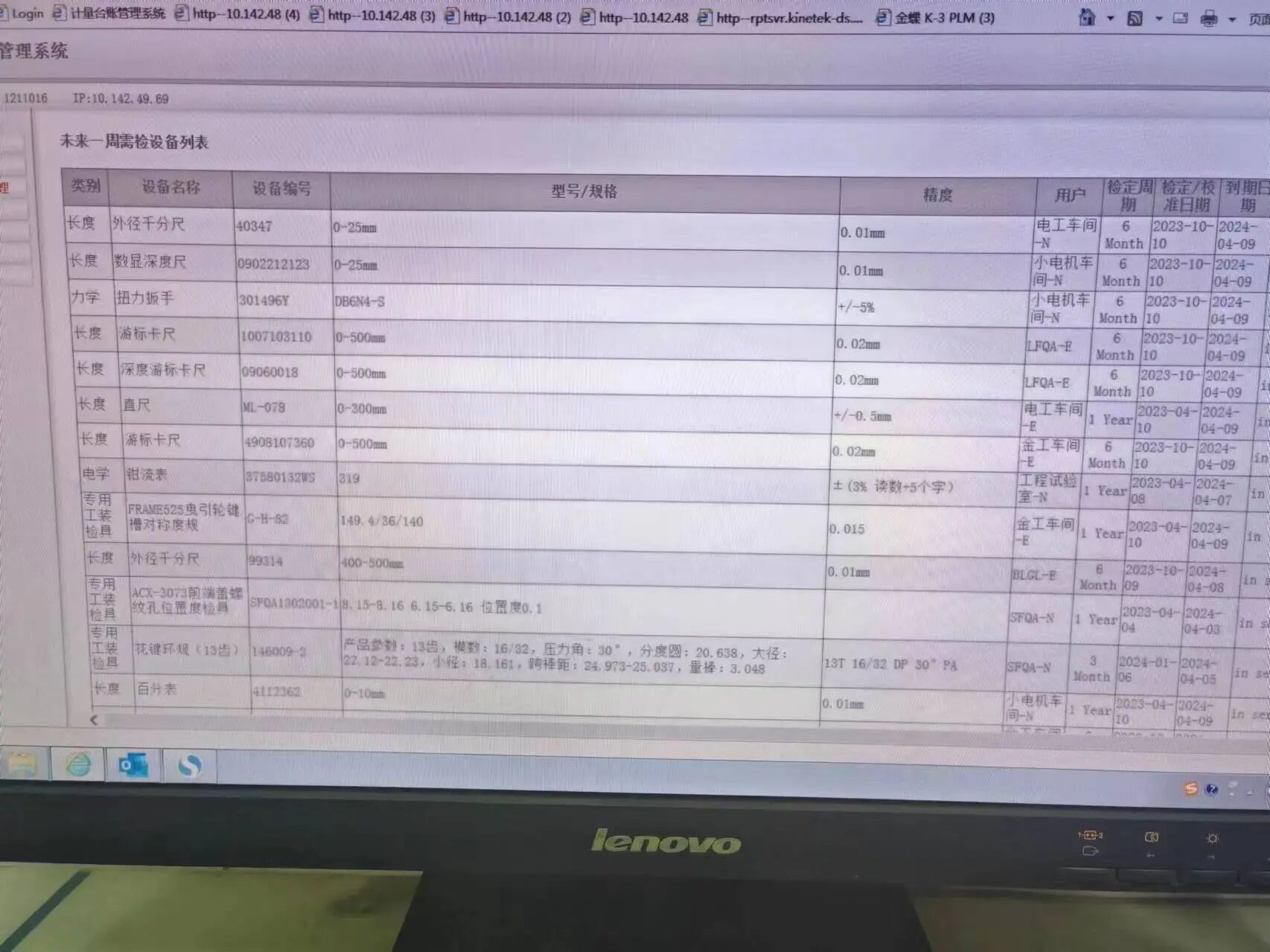

Metrologijos DK valdymo sistema

Išsamus metrologijos valdymas

Kalbant apie bandymo įrangos valdymą, taip pat imamasi prevencinių priemonių, kad būtų pašalinta matavimo klaidų rizika dėl įrangos netikslumo.

Pirma, įrangos operatoriai, paleidžiant įrangą, atlieka detalius veikimo patikrinimus, siekdami užtikrinti, kad įranga visada būtų normalios būklės. Tuo pačiu metu didelio tikslumo bandymo įrangai bandymo aplinkos temperatūra ir drėgmė yra griežtai stebimi pagal įrangos veikimo aplinkos reikalavimus, kad būtų užtikrintas bandymo duomenų tikslumas ir patikimumas. Bendrovė teikia didelę reikšmę talentų ugdymui ir suformulavo išsamų ir veiksmingą nuolatinio mokymo planą, kad įrangos operatoriai galėtų greitai įgyti įrangos valdymo įgūdžius. 2023 metais Metrologijos laboratorija surengė 6 specialius mokymus apie bandymo įrangos naudojimą ir atsargumo priemones, apmokė 35 įmonės magistralinės įrangos operatorius. Svarbiai įrangai buvo sudarytas išsamus GAUGE R&R analizės planas. 2023 m. buvo atlikta GAUGE R&R analizė naudojant keletą pagrindinių testavimo įrenginių, o tikrasis nuokrypis buvo žymiai mažesnis nei priimtini įrangos nuokrypio reikalavimai.

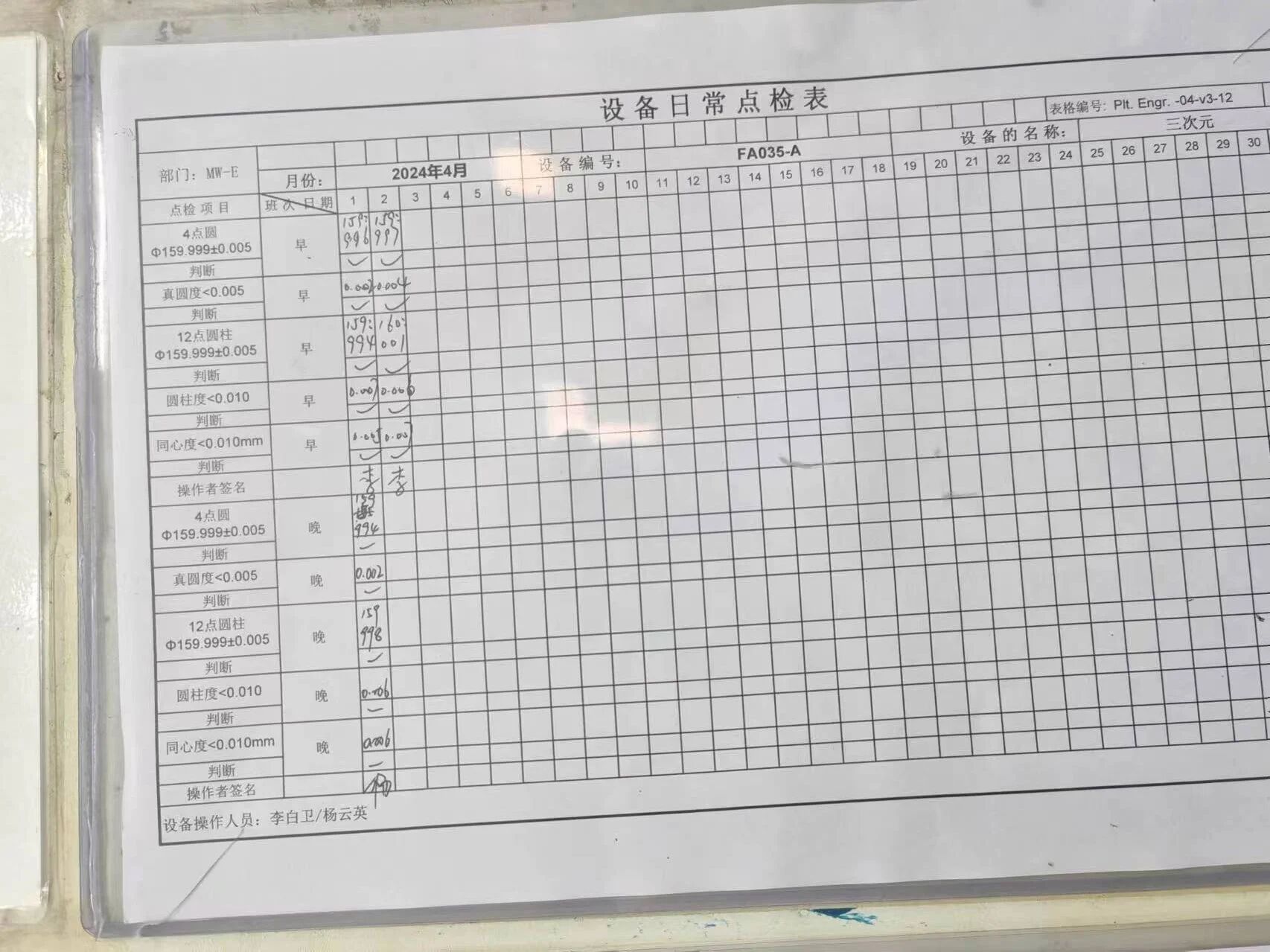

• Kasdieninis įrangos patikros lapas, skirtas veiksmingai stebėti įrangos būklę

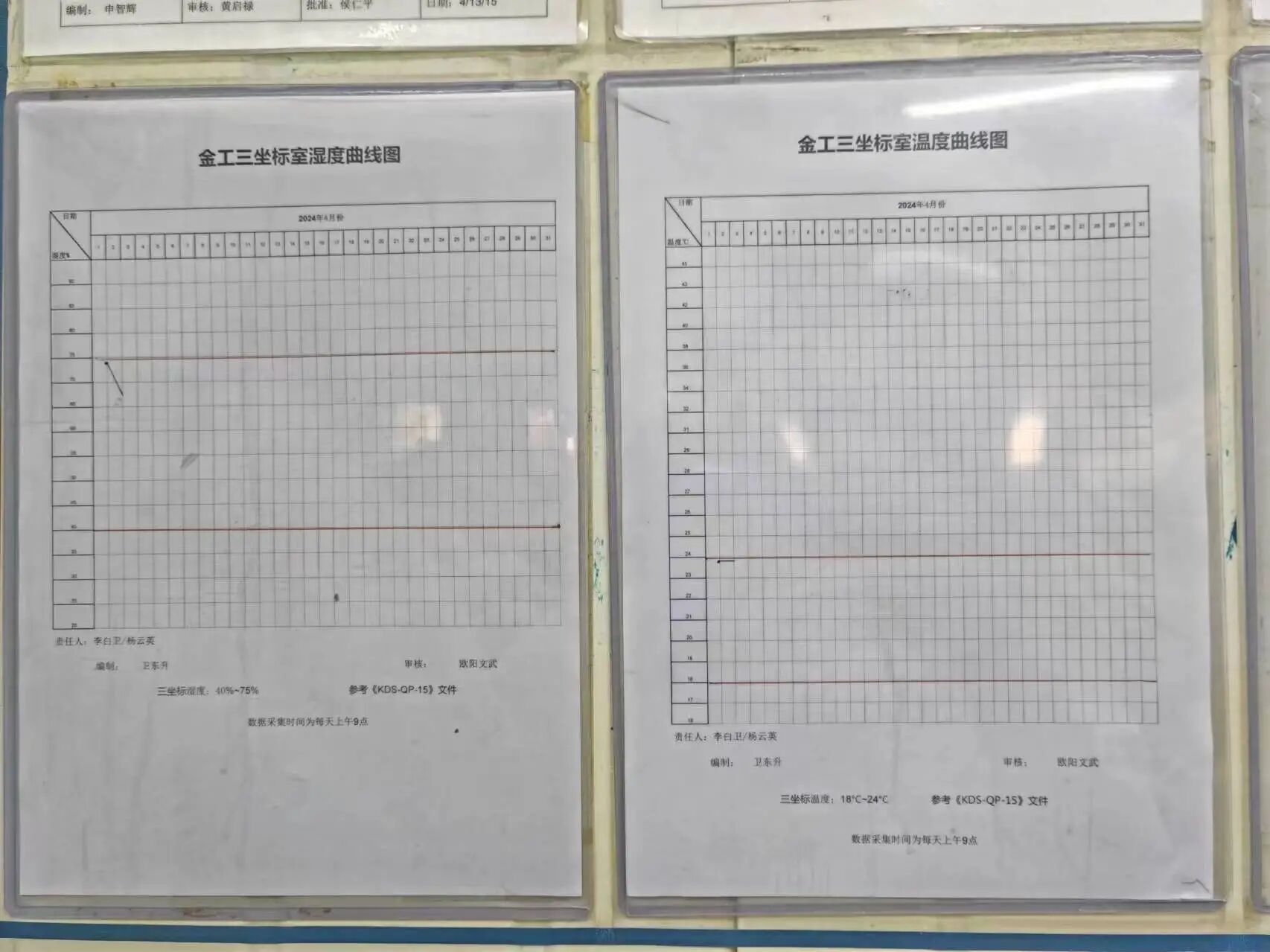

• Matavimų laboratorija efektyviai stebi temperatūrą ir drėgmę bandymo aplinkoje, kad būtų užtikrintas matavimo tikslumas.

• Aktyvus dalyvavimas įrangos eksploatavimo mokymuose

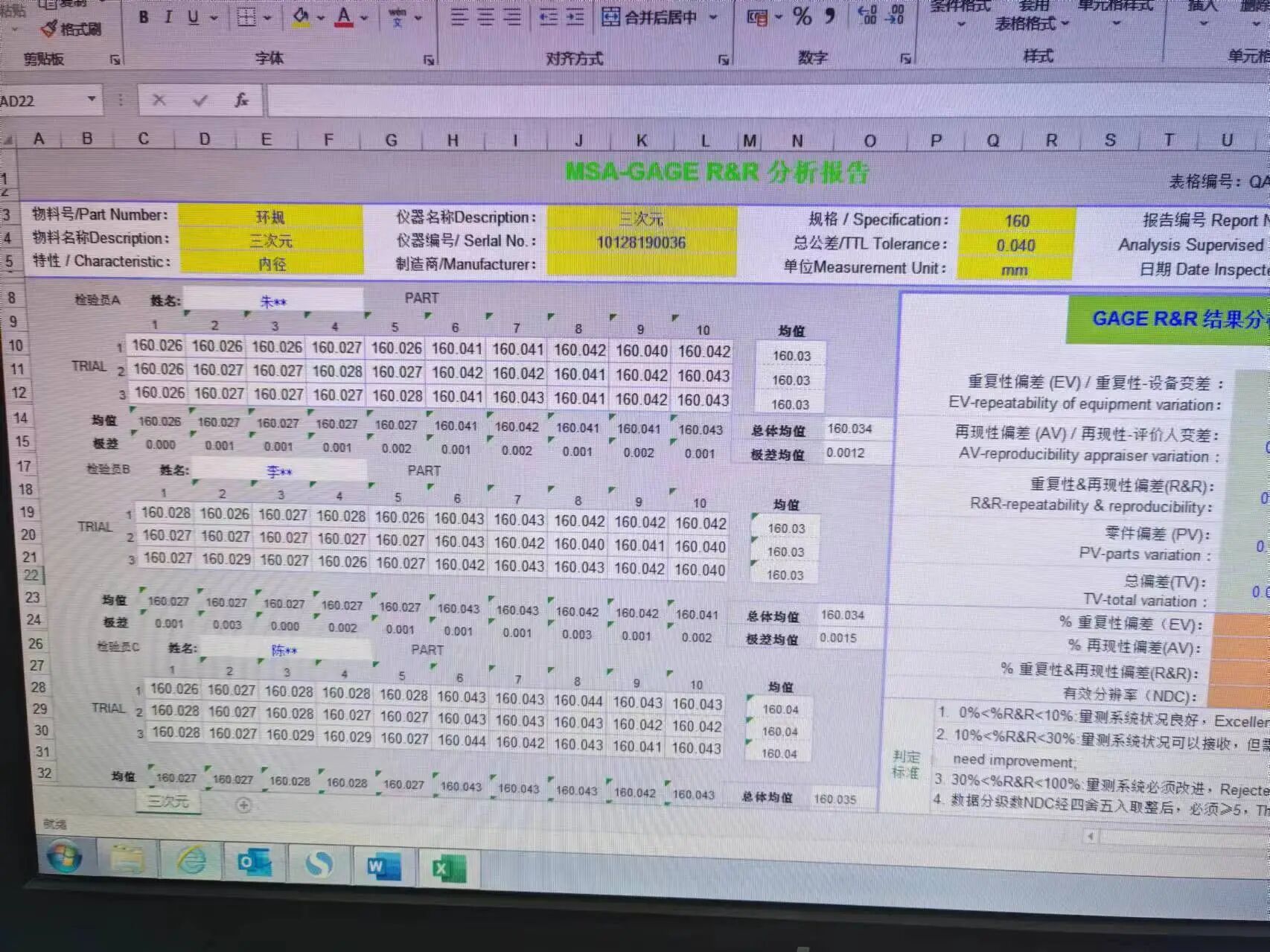

• Efektyvi MSA-GAUGE R&R analizė

Specialios matavimo programos

Be įprastos bandymo įrangos, reaguodama į realius variklių poreikius, KDS sukūrė matavimo įrangą, pritaikytą traukos mašinų veikimo charakteristikoms, kad galėtų stebėti svarbių komponentų kokybę. Pavyzdžiui:

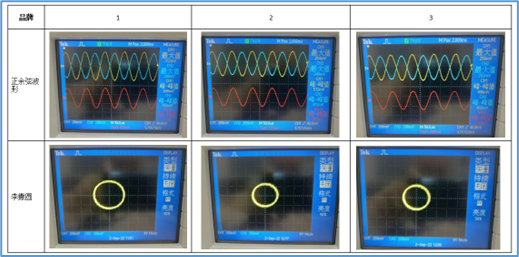

a) Encoder testavimas

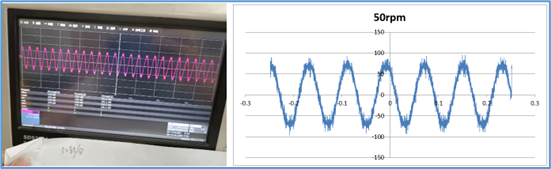

Esant tokioms pačioms sąlygoms, skirtingų gamintojų koduotojų bangos formos amplitudė, bangos formos nuo smailės iki smailės vertė ir Lissajous figūros plotas yra išbandomi, kad būtų galima kiekybiškai palyginti kodavimo įrenginių anti-interferencinį veikimą ir signalo skiriamąją gebą.

b) Rotoriaus magnetinio veikimo bandymas

KDS ne tik apskaičiuoja ir įvertina nuolatinių magnetų remanensą, koercinę jėgą, magnetinės energijos produktą ir terminį išmagnetinimą projektavimo etape, kad sudarytų kiekybinį pagrindą gaminių atrankai, bet ir daug dėmesio skiria nuolatinių magnetų magnetinės indukcijos intensyvumo ir magnetinių polių pokyčių masinės gamybos stadijoje tyrimams.

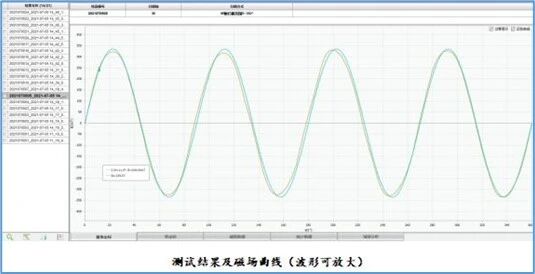

Per specialius jutiklius rotoriaus paviršiuje esantis magnetinės indukcijos intensyvumas surenkamas rotoriui sukant ir paverčiamas įtampa. Apdorojant ir analizuojant įtampos bangos formos lygius, kiekybiškai įvertinamas magnetinių polių pasiskirstymas ir nuolatinio magneto rotoriaus magnetinio lauko stiprumas. Šie išmatuoti duomenys taip pat yra svarbūs rodikliai vertinant traukos mašinų veikimą, skatinantį nuolatinį tobulėjimą.

Pasikliaudama patyrusia metrologijos inžinierių komanda, didelio tikslumo metrologijos tyrimų įranga, standartizuotais metrologijos valdymo procedūrų dokumentais ir sistemingu metrologijos sistemos valdymu, „KDS Metrology Management“ užtikrina, kad patikrintų matavimo priemonių ir prietaisų išmatuotos vertės būtų tikslios ir patikimos, puikiai atkuriamos ir pakartojamos. Tai veiksmingai sumažina gamintojo kokybės riziką ir klientų kokybės riziką, kurią sukelia aptikimo nukrypimai. KDS Metrology Management užtikrina puikią ir patikimą KDS traukos mašinų gaminių kokybę.
